Creator Pt-RGB1604/08/16矩陣切換器
Pt-RGB1604/08/16矩陣切換器
產品描述:
Pt-RGB1604/08/16是一款將輸入32路視頻信號輸入，4/8/16路視頻信號輸出的矩陣切換器。用于多個RGB信號切換到輸出通道中的任一通道。采用高性能的圖像處理及信號長距離傳輸失真增益補償技術，使圖像信號長距離傳輸高保真輸出。具有RS-232通訊接口和網絡接口,方便與電腦、遙控系統或各種遠端控制設備連接應用。
產品特性
支持16路音頻信號輸入，4/8/16路音視頻信號輸出
視頻信號輸入、輸出端采用BNC接口;
支持快速切換操作;
采用可編程邏輯陳列電路，任意交互切換;
支持通道切換權限設置;
支持視頻信號類型有：RGBHV，RGBS，RGsB，RsGsBs高清晰度電視(HDTV)，分量視頻，S-video，復合視頻;
450MHz(-3dB)，滿載帶寬;
信號長距離傳輸失真補償技術;
具有掉電記憶功能，帶有斷電現場保護功能;
具有水晶按鍵面板操作，支持RS-485擴展鍵盤操作;
具有2路RS-232通訊接口;
具有1路網絡接口，可通過以太網遠程控制，支持8個用戶同時連接;
內置國際通用電源
標準19英寸機柜安裝:10U金屬機箱。
技術參數
| 類別 | Pt-RGB1604/08/16 |
| 視頻 | |
| 增益 | 0 dB |
| 帶寬 |
450MHz (-3dB),滿載 0 -10MHz @ +0.1dB 0 -100MHz@+0.6dB |
| 多通道對一通道串擾和 | -56dB@10M, -40dB@100M, |
| 相位I/0S | <1.28度，3.58MHz |
| 微分相位誤差 | 0.1度, 3.58-4.43MHz |
| 微分增益誤差 | 0.1%, 3.58-4.43MHz |
| 大傳輸延時 | 5nS(±1nS) |
| 切換速度 | 200 ns(長時間) |
| 信號類型 | RGBHV，RGBS， RGsB， RsGsBs， 高清晰度電視（HDTV）， YCbCr/YPbPr分量視頻(component video)，S-video，復合視頻(CVBS) |
| 視頻輸入 | |
| 接口 | BNC母接口 |
| 小/大電平 | 0.5V ~ 2.0V p-p(模擬信號) |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 信號強度 | 1V p-p 分量視頻或S-video中的Y 、復合視頻； 0.7V p-p RGB（電腦信號）；0.3V p-p 分量視頻中的Cb/Pb或Cr/Pr、 S-video中的C |
| 大直流偏置誤差 | 15mV |
| 視頻輸出 | |
| 接口 | BNC母接口 |
| 小/大電平 | 0.5V ～ 2.0V p-p |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 直流補償 | ±5mV |
| 同步信號 | |
| 輸入/輸出類型 | RGBHV, RGBS, RGsB, RsGsBs, |
| 輸入電平 | 0.5V- 5.0V p-p,: 4.0V p-p 正常 |
| 輸出電平 | AGC-TTL: 5Vp-p, 空載(unterminated） |
| 輸入阻抗 | 510 Ω；1-8路可選75Ω |
| 輸出阻抗 | 75 Ω |
| 極性 | 正或負（與輸入完全一致） |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-針母 D型 接口 |
| 波特率與協議 | 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
| 串行控制口結構 | 2 = TX, 3 = RX, 5 = GND |
| KEYBOARD控制接口 | |
| 控制接口 | 4 位3.8mm鳳凰接口 |
| 使用方式 | 與擴展鍵盤Pt-MCP100配套使用 |
| 控制口結構 | +5V=DC5V , + = DATA+, -=DATA- GND = 信號地 |
| 以太網控制接口 | |
| 以太網控制接口 | RJ-45母接口 |
| 以太網控制協議 | TCP/IP |
| 以太網控制速率 | 自適應10M或100M,全雙工或半雙工 |
| 規格 | |
| 電源 | 100VAC ～ 240VAC, 50/60 Hz, 國際自適應電源 |
| 溫度 | 儲存、使用溫度: -20°～ +70°C |
| 濕度 | 儲存、使用濕度:10% ～ 90% |
| 產品重量 | 約5kg |
| 質保 | 1年免費保修,終生維護 |

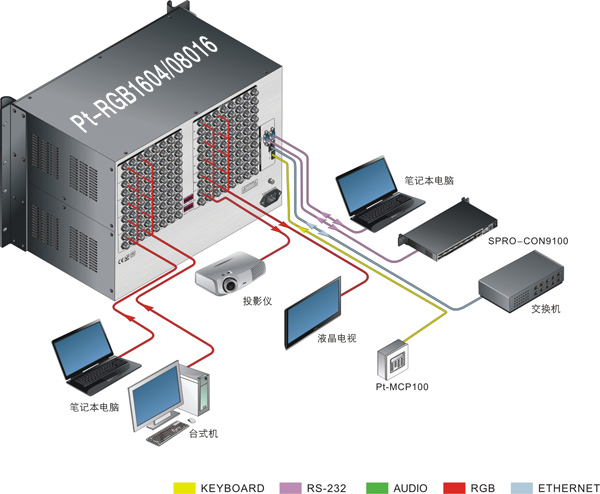

系統連接圖
